BK- CS2型陶瓷活塞杆用传感器

1、简介本传感器专门设计为通过感应陶瓷活塞杆陶瓷覆盖层下部测齿的排列来输出相应的位置信号，通过连接相应的外部设备来构成完整的陶瓷活塞杆位置行程测量系统或者速度加速度测量系统。其原理是先在活塞杆表面加工等距离的具有一定深度的沟槽，然后在其表面喷涂陶瓷材料，

产品咨询电话：

0519 85853200

联系我们

产品详情

1、简介

本传感器专门设计为通过感应陶瓷活塞杆陶瓷覆盖层下部测齿的排列来输出相应的位置信号，通过连接相应的外部设备来构成完整的陶瓷活塞杆位置行程测量系统或者速度加速度测量系统。其原理是先在活塞杆表面加工等距离的具有一定深度的沟槽，然后在其表面喷涂陶瓷材料，传感器的磁阻元件构成惠斯登电桥，用于检测交变的磁场。这种交变磁场产生在永久磁铁和绝缘的活塞杆涂层下面的带沟槽的活塞杆之间。传感元件由高频正弦信号激励，由活塞杆位移信息调制输出信号。这两种输出信号连同参考的激励信号变换为增量的A和B计数脉冲。陶瓷油缸位置传感器具有广泛的应用范围，其中包括用于需要精确测量和控制的闸门开度，近海操作，工业，道路，海港，疏浚，装卸以及其他很多领域的机械设备上。

2、技术数据

技术参数

电源：DC18~28V

信号输出类型：AB相正交脉冲信号

输出高电平：不小于VCC-1.5V，信号输出低电平小于1.5V

感应距离：M=4 情况下面，安装间隙0.2-1.0mm

信号响应频率：0 KHz-20KHz

功耗电流：最大1000mA

电缆规格：采用6芯双绞屏蔽电缆。电缆每股芯径不小于0.5mm2

电缆长度：定制

定制

信号驱动距离：100米

不小于100M

电源极性短路：有

输出短路保护：有

工作温度：-20℃~85℃，电缆耐热85℃

耐振性能：振动（10Hz~2KHz）30g，冲击100g

绝缘强度：500V 50Hz 1min （通道与外壳）

防护等级：IP68

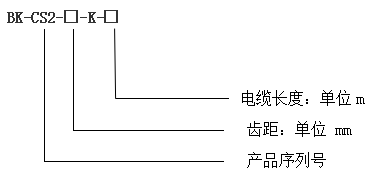

3、产品选型
