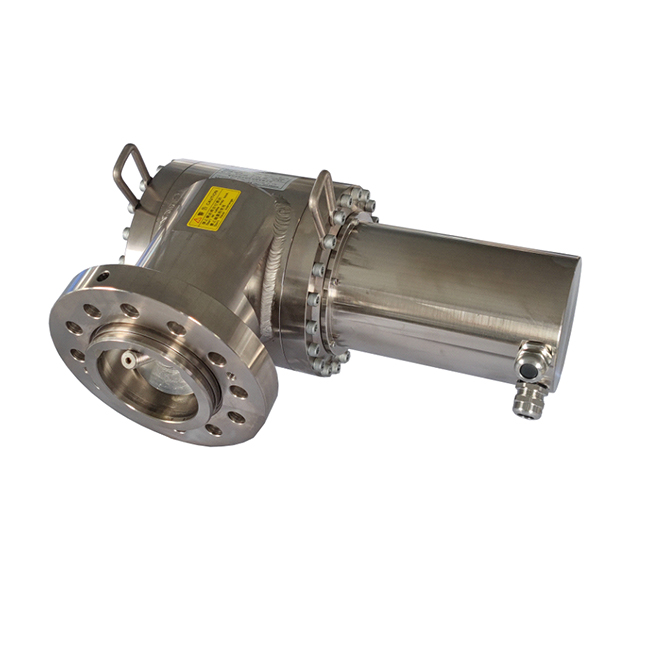

BK- N2型内置式闸门开度传感器

内置式开度传感器安装在油缸头部，测量钢丝绳通过排绳机构与油缸活塞杆连接，可承受高达 10MPa 的工作压力。采用弹簧收绳装置，钢丝绳张紧力＞100N，适用于量程为 0～16m的应用场合（特殊制造量程可达 20m）。

产品咨询电话：

0519 85853200

产品详情

1、产品描述:

内置式开度传感器安装在油缸头部，测量钢丝绳通过排绳机构与油缸活塞杆连接，可承受高达 10MPa 的工作压力。采用弹簧收绳装置，钢丝绳张紧力＞100N，适用于量程为 0～16m的应用场合（特殊制造量程可达 20m）。本产品适用于平板门、弧形门、人字门、快速门及各种阀门的开度测量与控制。

2、产品特点：

3、技术数据:

工作行程：8米，12米，16米

单圈周长：490mm

线性度：±0.05 %

工作压力：50Bar

测试压力：100Bar

运行速度：<=1m/s

活塞加速度：max. 1 m/s2

扰度：<30 mm

重量：60Kg

钢丝绳张力：初始范围: 10...11.5 N 结束范围: 29...31.5 N

壳体材料：45号钢

钢丝绳材料：M316不锈钢，1.5mm,2mm

编码器单元：绝对性编码

标准分辨率（位）：12

电源：10-30V DC , 电源具有反向极性保护

电流消耗（无负载，24伏）：max. 50mA

工作温度：-20℃~80℃

湿度：90%相对，无冷凝

防护等级：IP65

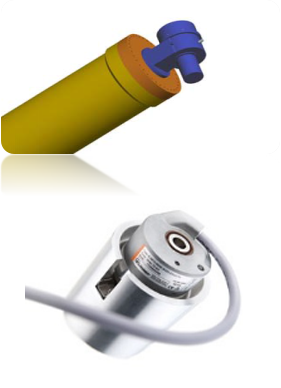

4、典型应用:

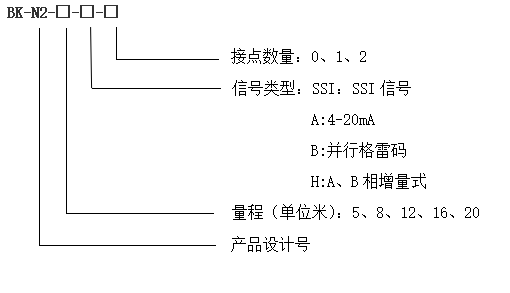

5、产品选型:
